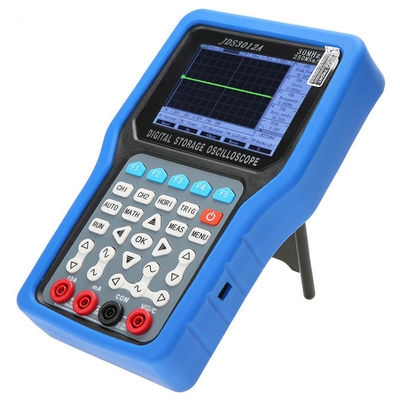

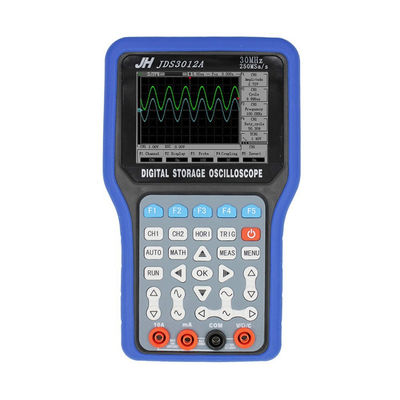

JDS3012A 4.3 بوصة قناة 1 250MS / s معدل العينة الرقمي أوسيلوسكوبات USB مولد الإشارة مسجل بيانات

الخصائص:

1هذا الجهاز يجمع بين أوسيلوسكوب، مولد إشارة، ومتعدد المقاييس في واحدة، قوية وعملية.

2يتبنى معالج ARM المتقدم والشرائح المزدوجة ، ولديه قناة أخذ عينات عالية الأداء يمكن أن تحقق معدل أخذ عينات 250MSa / s و عرض النطاق الترددي الإجمالي 30MHz.

3يمكنك ملاحظة بيانات الإشارة من خلال مركز الموانئ المتسلسلة

4شاشة TFT الملونة تعرض شكل موجة واضح ومستقر.

5دعم لترقية برنامج البرمجيات الثابتة عبر USB.

6. مع وظيفة الزناد الحافة، فإنه يمكن الكشف تلقائيًا (دعم 50Hz-60MHz).

7وظائف الجمع الرياضية متعددة أشكال الموجات

8دعم وظيفة الإيقاف التلقائي ووضع توفير الطاقة: يمكن تعيين الوقت.

9. يمكن حفظ أشكال الموجات كصور شاشة واستيرادها إلى الكمبيوتر عبر USB.

المواصفات:

معدل أخذ العينات الأقصى: 250MSa/S

قناة: 1 قناة انالوجية + 1 قناة رقمية + مولد إشارة + ملمتر + مسجل

عرض النطاق الترددي: 30 ميغا هرتز

الدقة العمودية: 8 بت

نطاق المدخلات: 10mV - 5V؛ x1 100mV - 50V؛ x10 1V - 500V؛ x100 (1,2(خطوة 5)

الدقة العمودية:±3%

عائق: 1MΩ 25pF

الارتباط: DCAC

وضع العرض:

فولتاج المدخل: 40 فولت ((x1) ؛ 400 فولت ((x10) ؛ 4000 فولت ((x100)

المدى الزمني: 10ns-50ms،2الخطوة 5) 100ms-5s ((المسح)

عمق التخزين: 16k

وضع التشغيل: أوتوماتيكي، عادي، واحد

نوع الزناد: صعود، هبوط

الكشف التلقائي: 50Hz-60MHz القياسات: من ذروة إلى ذروة، دورة العمل، التردد، الفترة

المؤشر: الوقت، الجهد

الشاشة: 4.3 بوصة 16 بت لون حقيقي TFT 400 * 272

مؤشر الملمتر:

قراءة كاملة: 6000 عدد

التيار المستمر: 600،0mV/6.000V/60.00V/600.0V/1000V

ACV: 600.0mV/6.000V/60.00V/600.0V/750V

DCA: 60.00mA/600.0mA /6.000A/10.00A

ACA: 60.00mA/600.0mA /6.000A/10.00A

المقاومة: 600.0Ω /6.000kΩ/60.00kΩ/600.0kΩ/6.000MΩ/60.00MΩ

السعة: 40.00nF/400.0nF/4.000uF/40.00uF/400.00uF/4000uF

اختبار الديود: 0V ~ 2.0V

الكشف عن التشغيل والإيقاف: الكشف عن التروس 600.0Ω، أقل من 30Ω عندما يكون الصوت

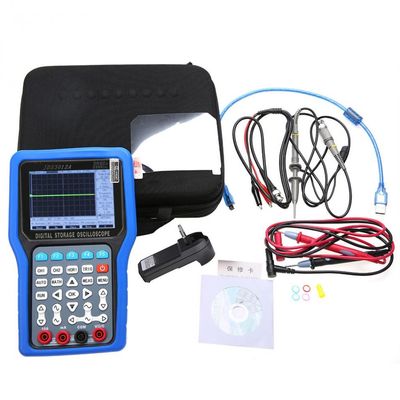

علبة عاديّة:

تفاصيل التعبئة: صندوق هدية

كمية التعبئة: 10PCS/CTN

حجم الكرتون: 60*40*50CM
