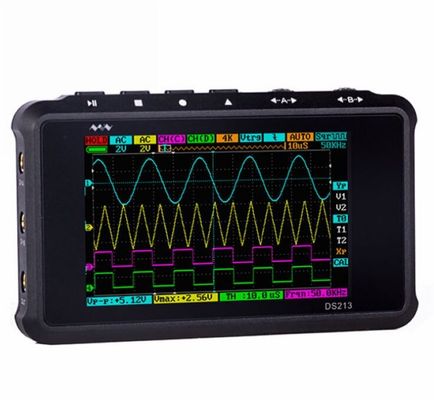

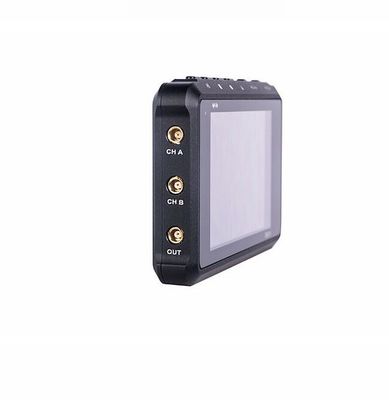

DS213 ميني DSO حجم جيب 100MSa/s أوسيلوسكوب رقمية أوسيلوسكوب USB أوسيلوسكوب محمول مجموعة أوسيلوسكوب عرض النطاق التناظري أوسيلوسكوب
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Max Sample Rate: | 100MSa/s | Analog Bandwidth: | 15MHz |
|---|---|---|---|

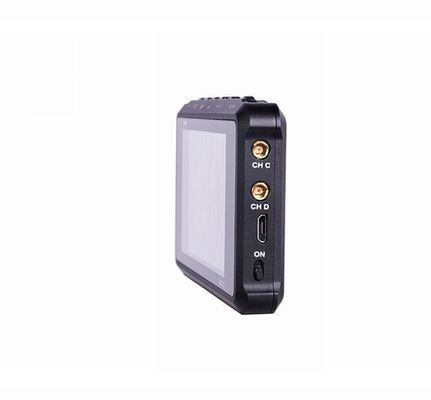

| القنوات: | 2 قنوات تناظرية + 2 قنوات رقمية | Max Sample Memory Depth: | 4K |
| Coupling: | AC/DC | Analog Input Impedance: | 1MΩ |
الخصائص:
إنه أوسيلوسكوب رقمي ذو حجم جيب صغير بما فيه الكفاية ليتم نقله إلى أي مكان، ويفي بمتطلبات الهندسة الإلكترونية الأساسية؛
DS213 هو أوسيلوسكوب تخزين رقمي لـ 5 مسارات و 4 موجات للمهنية الإلكترونية للأغراض العامة وهو مبني على ARM Cortex M3 core.
DS213 يستخدم FPGA لإدارة وضع التحكم في ADCs الخارجي ووضع ذاكرة التخزين المؤقت للبيانات.
يوفر أربعة قسمات تطبيقات لتحميل وتحديث ما يصل إلى أربعة برامج ثابتة مختلفة.
تخزين مدمج لـ 8 ميجابايت على القرص U للبيانات والصور ذات الشكل الموجي.
يمكن تشغيله بواسطة بطاريات داخلية، لذلك في قياس المجال، سلك الأرض معلق تماما، يمكن أن يكون تماما مثل متعدد المتر،دون النظر في مشكلة العزل الأرضي;
طبقة تطبيق رمز الأوسيلوسكوب مفتوحة المصدر.
يمكن للمستخدمين تطوير البرمجيات الثابتة وفقًا لاحتياجات مختلفة ؛
يمكن أن تلبي المتطلبات في العديد من المجالات، مثل، التجارب المدرسية، إصلاح الإلكترونيات، والهندسة الكهربائية.
المعلمات الرئيسية:
| العملية | الزر، الكود | وحدة التداول | STM32F103VE |
| القنوات | 2 قنوات أنالوجية + 2 قنوات رقمية | إد سي | HWD9288 |
| الحساسية الأفقية | 100nS/Div~1S/Div (1-2-5 خطوة تسلسل) | عرض النطاق التناظري | 15 ميغاهرتز |
| الحساسية العمودية |
10mV-10V/div ((1-2-5 STEP)) ((مع محلل المسبار X1) 100mV-100V/div ((1-2-5 STEP)) ((مع محلل المسبار X10) |
الحد الأقصى لمعدل أخذ العينات | 100MSa/s |
| وضع التشغيل |
وضع إطلاق الحافة الصعود / الهبوط، محرك نبض إيجابي / سلبي، محرك منطق |
أقصى عمق ذاكرة العينة | 4K |
| أشكال الموجات الرياضية | INV A، INV B، A+B، A-B، C&D، C+D، RecA، RecB، RecC، RecD | عائق المدخلات التناظرية | 1MΩ |
| مولد إشارة مدمج | الجانب السيني / المربع / المثلث / موجة الأسنان المنشار | الارتباط | DC / AC |
| وضع متزامن | أوتوماتيكي، عادي، واحد، بطيء | AUTO_FIT | لا شيء |
| قياس تلقائي |
تسلسل الإشارة / الدورة / نسبة العمل ، الجهد القصوى / القيمة الافتراضية / القيمة القصوى / القيمة الدنيا / المتوسط |
تم تثبيت التطبيق |
مواصفات المنتج:
| واجهة نقل البيانات | منفذ ميكرو USB | حجم الشاشة | 3.0' |
| التخزين | ذاكرة قرص فلاش 8 ميجابايت | دقة الشاشة | 400 × 240 |
| الوزن الصافي | 129 غراماً (مع بطارية) | بطارية | 1000mAh |

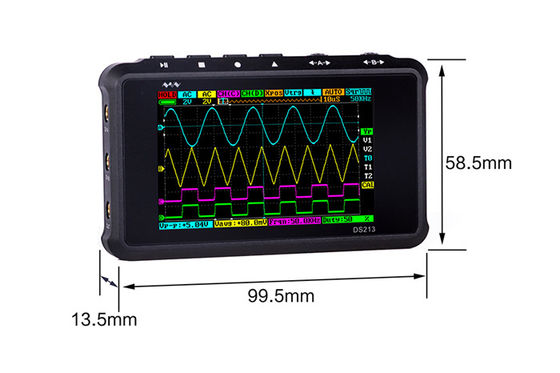

| الشهادة | تتوافق مع شهادة الاتحاد الأوروبي CE FCC | البعد |
99.5 ملم 58.5 ملم x 13.5 ملم |

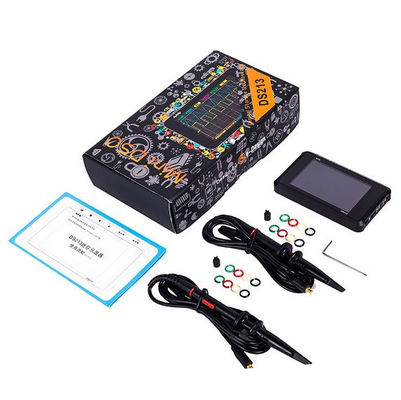

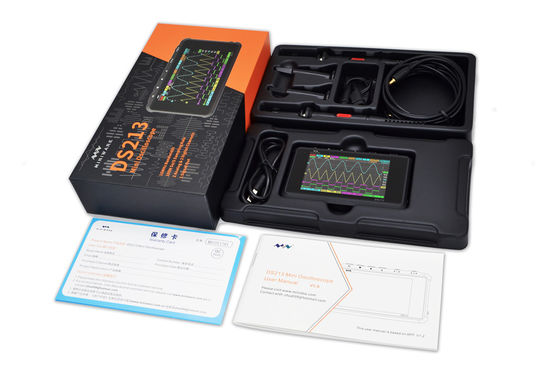

قائمة التعبئة:
DS213 أوسيلوسكوب مصغرx 1
x1x10 المسبار× 2
كابل USBx 1
دليل المستخدمx 1
