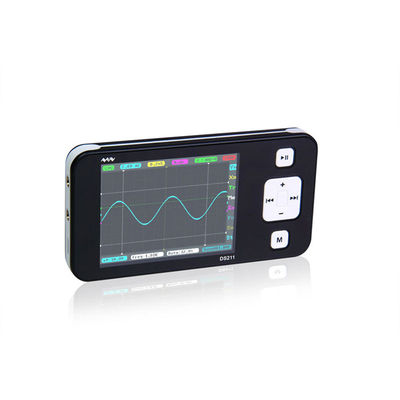

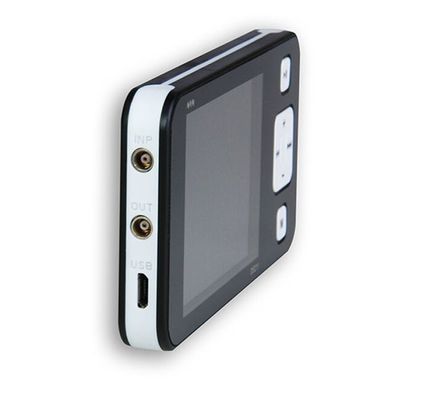

DS211 ميني 2.8 " قناة 2 1MSa/s عرض النطاق الترددي الرقمي 200 كيلو هرتز أوسيلوسكوب للأجهزة الإلكترونية
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Max Sample Rate: | 1MSa/s | Analog Bandwidth: | 200KHz |
|---|---|---|---|
| Channels: | 1 Analog channels | أقصى عمق لذاكرة العينة: | 8 كيلو |
| Coupling: | AC/DC | Analog Input Impedance: | >500kΩ |
الخصائص:
إنه أوسيلوسكوب رقمي ذو حجم جيب صغير بما فيه الكفاية ليتم نقله إلى أي مكان، ويفي بمتطلبات الهندسة الإلكترونية الأساسية؛
تخزين مدمج لـ 8 ميجابايت على القرص U للبيانات والصور ذات الشكل الموجي.
يمكن تشغيله بواسطة بطاريات داخلية، لذلك في قياس المجال، سلك الأرض معلق تماما، يمكن أن يكون تماما مثل متعدد المتر،دون النظر في مشكلة العزل الأرضي;
طبقة تطبيق رمز الأوسيلوسكوب مفتوحة المصدر.
يمكن للمستخدمين تطوير البرمجيات الثابتة وفقًا لاحتياجات مختلفة ؛
يمكن أن تلبي المتطلبات في العديد من المجالات، مثل، التجارب المدرسية، إصلاح الإلكترونيات، والهندسة الكهربائية.
المعلمات الرئيسية:

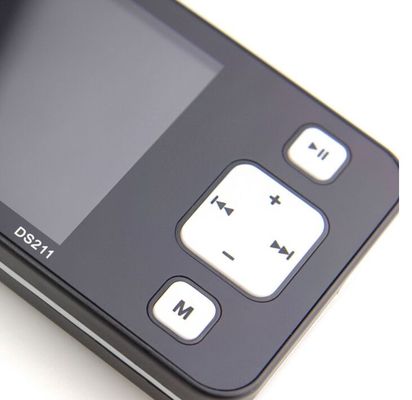

| العملية | الزر | وحدة التداول | STM32F103VC |
| القنوات | 1 قناة نظرية | إد سي | وحدة التحكم في المعلومات الداخلية |
| الحساسية الأفقية | 1uS/Div~2S/Div (1-2-5 خطوة تسلسل) | عرض النطاق التناظري | 200 كيلو هرتز |
| الحساسية العمودية | 20mv/Div~10V/Div (1-2-5 خطوة تسلسل) | الحد الأقصى لمعدل أخذ العينات | 1MSa/s |
| وضع التشغيل | وضع إطلاق الحافة الصعود / الهبوط | أقصى عمق ذاكرة العينة | 8K |
| أشكال الموجات الرياضية | -Inp / Data / -Data / Inp+D / D-Inp / Inp- | عائق المدخلات التناظرية | > 500kΩ |
| مولد إشارة مدمج | الجانب السيني / المربع / المثلث / موجة الأسنان المنشار | الارتباط | DC / AC |
| وضع متزامن | تلقائي، عادي، فردي، مسح | AUTO_FIT | AUTO_FIT |
| قياس تلقائي |
تسلسل الإشارة / الدورة / نسبة العمل ، الجهد القصوى / القيمة الافتراضية / القيمة القصوى / القيمة الدنيا / المتوسط |
تم تثبيت التطبيق | 1 |
| المصدر المفتوح | طبقة التطبيقات مفتوح المصدر |
مواصفات المنتج:

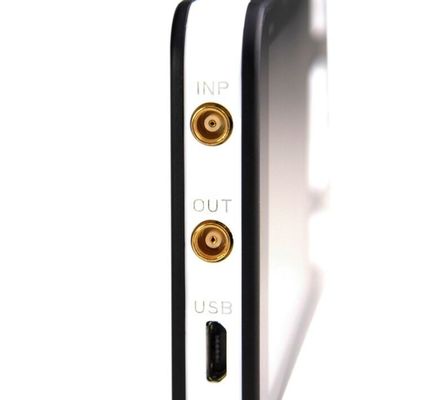

| واجهة نقل البيانات | منفذ ميكرو USB | حجم الشاشة | 2.8' |
| التخزين | ذاكرة قرص فلاش 8 ميجابايت | دقة الشاشة | 320 × 240 |
| الوزن الصافي | 66 جرام (مع بطارية) | بطارية | 500mAh |

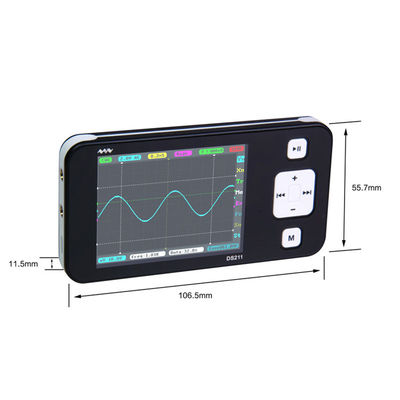

| الشهادة | تتوافق مع شهادة الاتحاد الأوروبي CE FCC | البعد | 106.5 ملم × 55.7 ملم × 11.5 ملم |

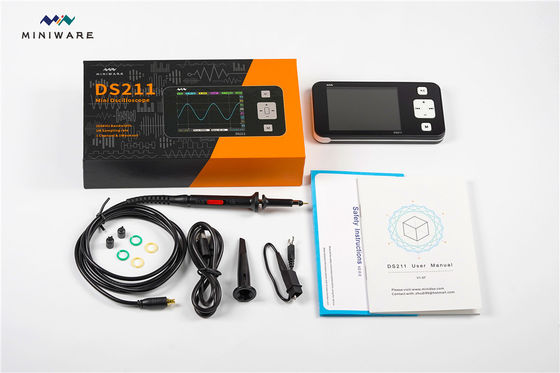

قائمة التعبئة:
DS211 أوسيلوسكوب مصغرx 1
المسبارx 1
كابل USBx 1
دليل المستخدمx 1
