DS212 ميني DSO 10MSa/s 1MHZ 2 قناة المحمولة المحمولة رقمية التخزين المذبذب
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الحد الأقصى لمعدل العينة: | 10 ملي سا/ثانية | Analog Bandwidth: | 1MHz |
|---|---|---|---|
| Channels: | 2 Analog channels | أقصى عمق لذاكرة العينة: | 8 كيلو |
| Coupling: | AC/DC | Analog Input Impedance: | 1MΩ |
الخصائص:
إنه أوسيلوسكوب رقمي ذو حجم جيب صغير بما فيه الكفاية ليتم نقله إلى أي مكان، ويفي بمتطلبات الهندسة الإلكترونية الأساسية؛
ثلاثة خطوط تتبع مزدوج، نوع جديد من واجهة النظام، والتشغيل السعة مريحة؛
تخزين مدمج لـ 8 ميجابايت على القرص U للبيانات والصور ذات الشكل الموجي.
يمكن تشغيله بواسطة بطاريات داخلية، لذلك في قياس المجال، سلك الأرض معلق تماما، يمكن أن يكون تماما مثل متعدد المتر،دون النظر في مشكلة العزل الأرضي;
طبقة تطبيق رمز الأوسيلوسكوب مفتوحة المصدر.
يمكن للمستخدمين تطوير البرمجيات الثابتة وفقًا لاحتياجات مختلفة ؛
يمكن أن تلبي المتطلبات في العديد من المجالات، مثل، التجارب المدرسية، إصلاح الإلكترونيات، والهندسة الكهربائية.
المعلمات الرئيسية:
| العملية | الزر، الكود | وحدة التداول | STM32F303VC |
| القنوات | 2 قنوات التناظرية | إد سي | وحدة التحكم في المعلومات الداخلية |
| الحساسية الأفقية | 1uS/Div~2S/Div ((1-2-5 خطوة تسلسل) | عرض النطاق التناظري | 1MHz |
| الحساسية العمودية | 20mv/Div~10V/Div ((1-2-5 خطوة تسلسل) | الحد الأقصى لمعدل أخذ العينات | 10MSa/s |
| وضع التشغيل | وضع إطلاق الحافة الصعود / الهبوط | أقصى عمق ذاكرة العينة | 8K |
| أشكال الموجات الرياضية | -A، -B، A+B، A-B، RecA، RecB، RecC | عائق المدخلات التناظرية | 1MΩ |
| مولد إشارة مدمج | الجانب السيني / المربع / المثلث / موجة الأسنان المنشار | الارتباط | DC / AC |
| وضع متزامن | تلقائي، عادي، واحد، مسح، لا شيء | AUTO_FIT | AUTO_FIT |
| قياس تلقائي |
تسلسل الإشارة / الدورة / نسبة العمل ، الجهد القصوى / القيمة الافتراضية / القيمة القصوى / القيمة الدنيا / المتوسط |
تم تثبيت التطبيق | 2 |
| المصدر المفتوح |
طبقة التطبيقات مفتوح المصدر |
مواصفات المنتج:
| واجهة نقل البيانات | منفذ ميكرو USB | حجم الشاشة | 2.8' |
| التخزين | ذاكرة قرص فلاش 8 ميجابايت | دقة الشاشة | 320 240 |
| الوزن الصافي | 88 غراماً (مع بطارية) | بطارية | 500mAh |

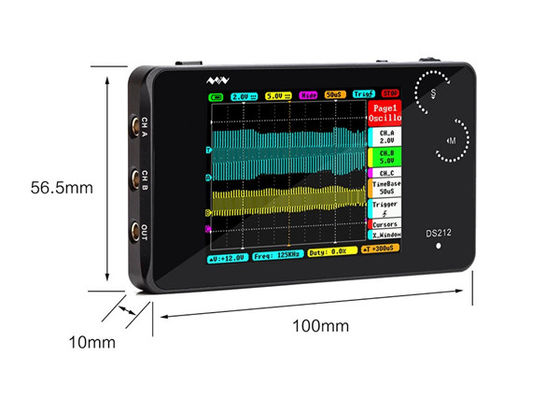

| الشهادة | تتوافق مع شهادة الاتحاد الأوروبي CE FCC | البعد | 100 ملم × 56.5 ملم × 10.7 ملم |

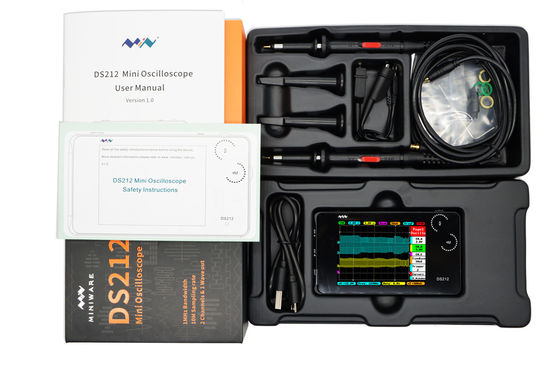

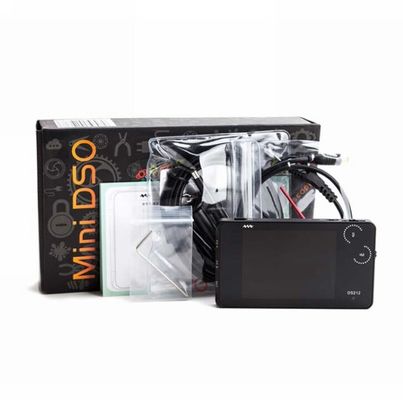

قائمة التعبئة:
DS212 أوسيلوسكوب مصغرx 1
المسبار× 2
كابل USBx 1
دليل المستخدمx 1
