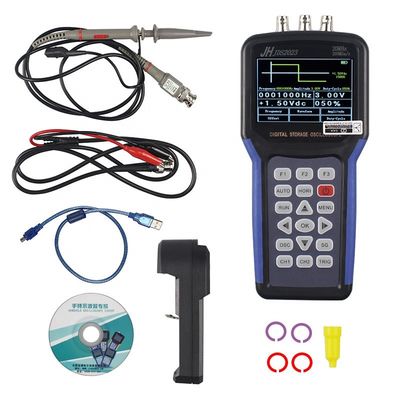

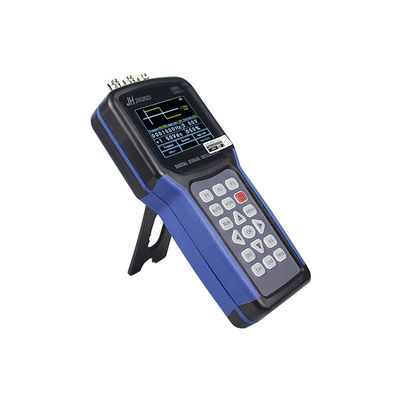

JDS2023 100-240 فولت 1-قناة 20 ميغا هرتز 200MSa/S TFT شاشة LCD المحمولة باليد أوسيلوسكوب التخزين الرقمي
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الحد الأقصى لمعدل أخذ العينات: | 200 ملي سا/ثانية | Bandwidth: | 20MHz |
|---|---|---|---|
| Channels: | 1 | دقة رأسية: | 8 بت |
| Vertical Accuracy: | ±3% | Impedance: | 1MΩ 25pF |
الخصائص:
أوسيلوسكوب رقمي محترف مع 1CH ، 200MSa / s معدل أخذ العينات القصوى وعرض النطاق الترددي 20MHz.

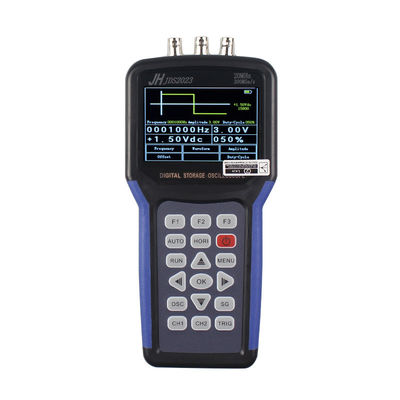

شاشة TFT LCD الملونة بدقة 320 × 240 بكسل ، سهلة وواضحة للقراءة.
يمكن تعديل سطوع الضوء الخلفي ؛ عرض اللون / عرض الأسود والأبيض للاختيار.
يدعم عرض القائمة باللغتين الصينية والإنجليزية.
جنبا إلى جنب مع وظيفة مولد الإشارة، يمكن أن تقيس التردد، دورة العمل، وامتداد والتحول.
تخزين البيانات مع واجهة USB، عمق تخزين 2K.
أوضاع التشغيل: أوتوماتيكي، عادي، واحد
مفتاح الارتفاع والهبوط متاح، والذي يمكن أن يقيس من 50 هرتز إلى 40 ميغاهرتز.
مؤشر الوقت والجهد ، قياس الذروة إلى الذروة / دورة العمل / التردد.

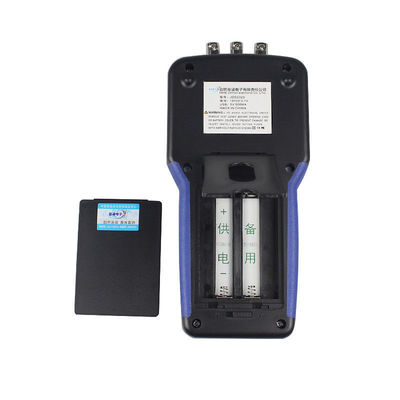

يتم تشغيلها بواسطة بطارية الليثيوم 1 * 18650 3.7 فولت ((غير مدرجة) ، مع شاحن البطارية لشحن مريح.
شاشة TFT LCD الملونة بدقة 320 × 240 بكسل ، سهلة وواضحة للقراءة.
يمكن تعديل سطوع الضوء الخلفي ؛ عرض اللون / عرض الأسود والأبيض للاختيار.
يدعم عرض القائمة باللغتين الصينية والإنجليزية.
جنبا إلى جنب مع وظيفة مولد الإشارة، يمكن أن تقيس التردد، دورة العمل، وامتداد والتحول.
تخزين البيانات مع واجهة USB، عمق تخزين 2K.
أوضاع التشغيل: أوتوماتيكي، عادي، واحد
مفتاح الارتفاع والهبوط متاح، والذي يمكن أن يقيس من 50 هرتز إلى 40 ميغاهرتز.
مؤشر الوقت والجهد ، قياس الذروة إلى الذروة / دورة العمل / التردد.
يتم تشغيلها بواسطة بطارية الليثيوم 1 * 18650 3.7 فولت ((غير مدرجة) ، مع شاحن البطارية لشحن مريح.
المواصفات:

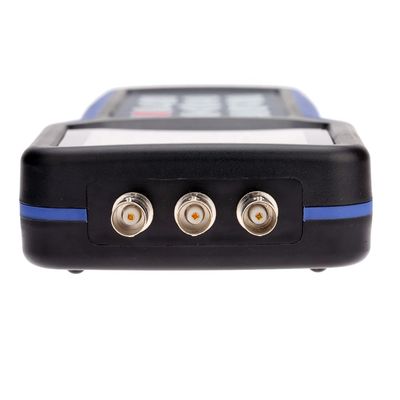

المدخلات
ربط المدخلات AC،DC
القناة 2 (قناة 1 التناظرية، قناة رقمية 1)
وضع العرض Y-T
عائق المدخل 1MΩ 25pF
أقصى جهد دخول 40 فولت ((المسبار X1) ؛ 400 فولت ((المسبار X1) ؛ 2000 فولت ((المسبار X100)
خفيف المسبار 1X، 10X
إعداد الضعف 1X,10X,100X
نظام اكتساب الإشارة
طريقة أخذ العينات أخذ عينات في الوقت الحقيقي، أخذ عينات عشوائية
عمق التخزين 2K
وضع الاستحواذ أخذ العينات، اكتشاف الذروة
النظام الرأسي
الحساسية العمودية 10mV-5V ((المسبار 1X) 100mV-50V ((المسبار 10X) 1) ،2.55 خطوات)
الدقة العمودية +/-3٪
القرار الرأسي 8 بت
عرض النطاق الترددي 20 ميغا هرتز
النظام الأفقي
معدل أخذ العينات في الوقت الحقيقي 200 MSa/s
نطاق المسح الأفقي 10nS/div-5S/div
نظام إطلاق
وضع التشغيل التلقائي، العادي والفردي
نوع الزناد الحافة المرتفعة، الحافة الهبوطية
دعم الكشف التلقائي ((50Hz-40MHz)
نظام القياس
قياس المؤشر وقت الدعم والجهد
طريقة القياس دليل
قياس القيمة والوتيرة من ذروة إلى ذروة
المعدات
شاشة 3.2 بوصة، 16 بت لون حقيقي، TFT، 320 * 240
بطارية 2000+mA بطارية الليثيوم (دعم 5 ساعات من العمل المستمر)
الحجم 202*100*35 ((ملم))
القناة الرقمية 200 MSa/s
مولد الإشارة
تردد الموجة السينية (1 هرتز - 5 ميه هرتز) ؛ الأخرى ((1 هرتز-1 ميه هرتز)
نسبة الرسوم 0% - 100%
النطاق 100mV - 4V
التراجع + ((0V -2V)
