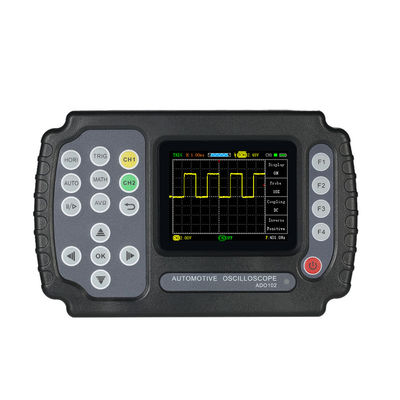

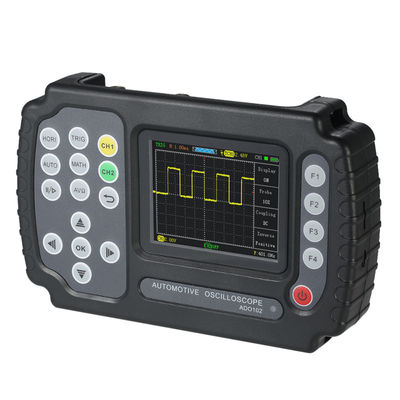

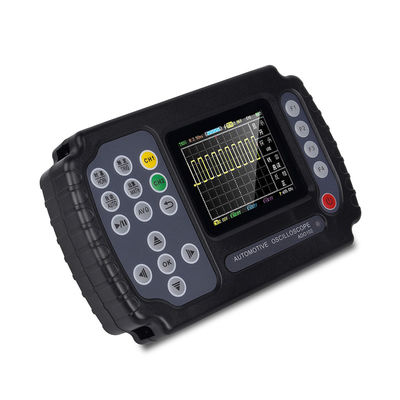

ADO102 10MHz 100 MSa/s أوسيلوسكوب متعدد الأقسام الرقمي المحمول القنوات المزدوجة أوسيلوسكوب السيارات

مزيج من الأوسيلوسكوب العالمي، الأوسيلوسكوب للسيارات و المليمتير الرقمي في واحد.

قنوات نظرية 2 ، معدل أخذ العينات 100MSa/s وعرض النطاق 10MHz.

مريحة وسريعة لتحقيق تشغيل زر واحد للوحدة المقابلة من السيارة.

أي واجهة لالتقاط الشاشة ((ضغط F2) ويمكن عرض المعاينة.

تخزين البيانات مع واجهة USB، عمق تخزين 4K.

مع وظيفة الزناد الحافة، يمكن الكشف تلقائيًا عن 20 هرتز-10 ميغاهرتز تحت وضع أوسيلوسكوب عالمي.

دعم مؤشرات الوقت والجهد

وظيفة مجموع رياضي لمجموعة متنوعة من أشكال الموجات.

مجموعة متنوعة من أنماط العرض، ويمكن ضبط 5 مستويات من سطوع الضوء الخلفي.

3شاشة LCD TFT بطول 2 بوصة بحل 320*240 بكسل، سهلة وواضحة للقراءة.

تصميم جديد رقيق جداً، حجم صغير، وزن خفيف، مريح للحمل.

يتم تشغيلها بواسطة بطارية الليثيوم 1 * 18650 3.7 فولت ((غير مدرجة) ، مع شاحن البطارية لشحن مريح.

سدادة الشحن: الولايات المتحدة

الجهد المدخل: AC 100-240V

القناة: 2 قنوات ((ADO102) ؛

ربط المدخلات: AC، DC

معادلة المدخل: 1MΩ 25pF Max.

التوتر المدخل: 40V ((المسبار x1) ؛ 400V ((المسبار x10) يمكن قياسه 220V التوتر

خفيف المسبار: 1X، 10X

طريقة أخذ العينات: أخذ العينات في الوقت الحقيقي، أخذ العينات العشوائية

عمق التخزين: 4K

الحساسية العمودية: 10mV-5V ((المسبار 1X) ، 100mV-50V ((المسبار 10X) (1)2.5(خطوة 5)

الدقة العمودية: (+/-) 3%

الدقة العمودية: 8 بت

عرض النطاق: 10 ميغا هرتز

معدل أخذ العينات في الوقت الحقيقي: 100MSa/s

نطاق المسح الأفقي: 25nS/div-5S/div

وضع التشغيل: أوتوماتيكي، عادي ومتفرد

نوع المحرك: محرك الحافة الصاعدة / الهبوطية

الكشف التلقائي: دعم (20Hz-10MHz)

المؤشر: وقت الدعم والجهد

طريقة قياس العلامات الدلالية: اليدوية

القياس: من الذروة إلى الذروة / دورة العمل / التردد *

نطاق المليمتر كما يلي:

التيار المتردد: 400.0mV / 4.000V / 40.00V / 400.0V / 1000V التيار المتردد: 400.0mV / 4.000V / 40.00V / 400.0V / 750V

المقاومة: 400.0Ω/4.000KΩ/40.00KΩ/400.0KΩ/4.000MΩ/40.00MΩ سعة: 51.2nF/512.0nF/5.120uF/51.20uF/100uF

الديود: 0V-1.5V Buzzer-OFF: تنبيهات الزجاجة عند < 60Ω

الشاشة: شاشة LCD TFT 3.2 بوصة

إمدادات الطاقة: 1 * 18650 3.7 فولت بطارية 3200mAh ((لم يتم تضمينها)

حجم المنتج: 180 * 115 * 35mm / 7.1 * 4.53 * 1.4in

وزن المنتج: ADO102: 379g/13.37oz؛ ADO104: 402g/14.19oz

حجم الحزمة: 33 * 23.3 * 7.3cm / 13 * 9.2 * 2.87in

وزن الحزمة: ADO102: 1242g/2.739lb؛ ADO104: 1544g/3.4lb

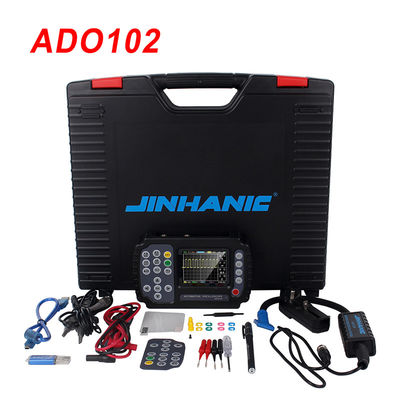

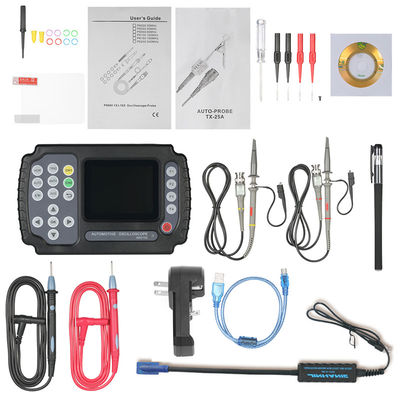

قائمة التعبئة:

1 * أوسيلوسكوب التخزين الرقمي

1 * مسبار الإشعال التلقائي ((2 لـ ADO104)

2 * x10/x1 المسبار ((4 لـ ADO104)

1 * زوج من المسبار المتعدد الأبعاد

4 * الإبرة ((6 لـ ADO104)

1 * شاحن البطارية

1 * حماية الشاشة

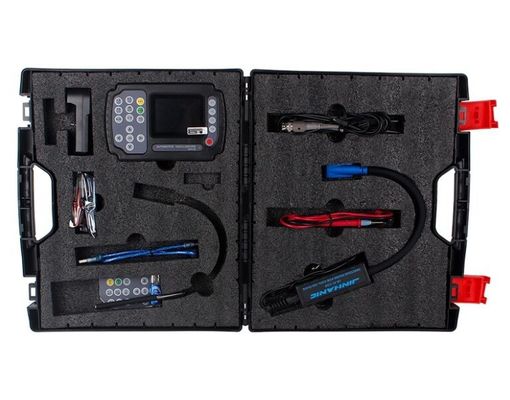

1 * كيس التخزين

1 * كابل USB

1 * مفك الحبال

1 * CD
