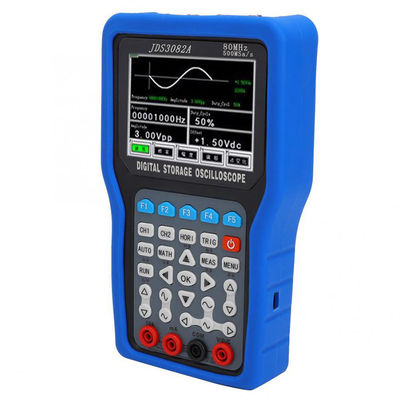

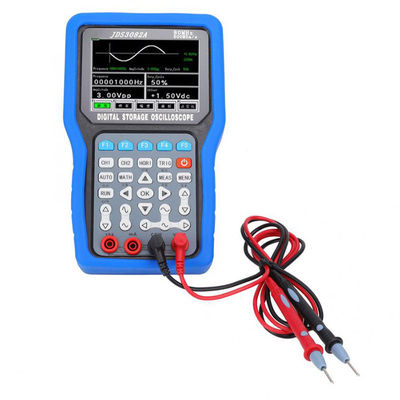

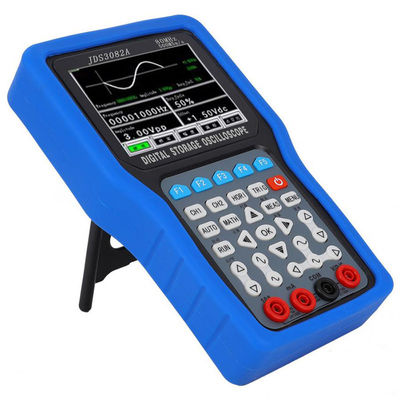

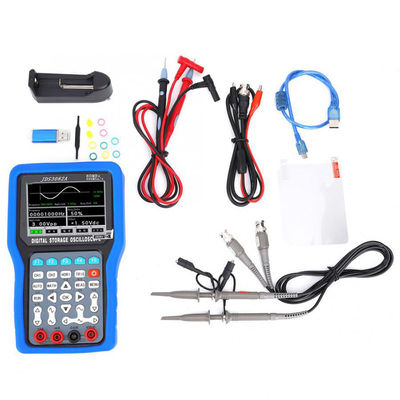

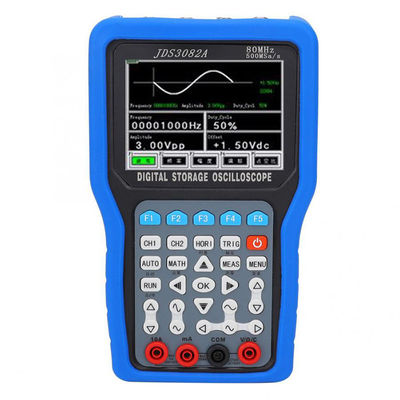

JDS3082A 100-240V 2-قناة 80MHz 500MSa/S TFT شاشة LCD المحمولة باليد أوسيلوسكوب التخزين الرقمي
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Maximum sampling rate: | 500MSa/S | عرض النطاق: | 80 ميجا هرتز |
|---|---|---|---|
| Channels: | 2 | Vertical Resolution: | 8 bits |
| Vertical Accuracy: | ±1% | عائق: | 1MΩ 25pF |
الخصائص:
1هذا الأوسيلوسكوب الرقمي متعدد الوظائف قوي في الوظيفة، عملية في الاستخدام ولديه عمر خدمة طويل.
2قناة أخذ عينات عالية الأداء مع معدل أخذ عينات يصل إلى 500MSa / S وسرعة النطاق الترددي القصوى تصل إلى 80MHz.
3يستخدم هذا المذبذب الرقمي شاشة TFT ملونة لعرض أشكال موجة واضحة ومستقرة وموثوق بها في الاستخدام.
4جهاز تذبذب رقمي محمول، سهل التشغيل، سهل الاستخدام، محمول وسهل الحمل.
5هذا الجهاز يدعم وظيفة المسجل، وظيفة مولد الإشارة، وظيفة مركز الموانئ المتسلسلة، وظيفة المليمترا ووظيفة المذبذب.
المواصفات:
| وظيفة الأوسيلوسكوب | |
| معدل أخذ العينات القصوى | 500MSa/S |
| القناة التناظرية | 2 |
| القناة الرقمية | لا.. |
| عرض النطاق | 80 ميغا هرتز |
| الدقة العمودية | 8 أرقام |
| المعدات العمودية | 10mV-5V (المسبار 1X) |
| 100mV-50V (المسبار 10X) | |
| 1V-500V (المسبار 100X) | |
| (1, 2.5(خمس خطوات) | |
| مقاومة المدخل | 1MΩ2٪، 20±5pF |
| ربط المدخلات | ACDC |
| وضع العرض | Y-T، X-Y |
| الجهد المدخل | 40 فولت (المسبار 1X) |
| 400 فولت (المسبار 10X) | |
| 4000 فولت (المسبار 100X) | |
| قاعدة زمنية | 10ns-50ms (1, 2.5(خمس خطوات) |
| 100ms-5s (المسح) | |
| عمق التخزين | 16 ألف لكل قناة |
| وضع التشغيل | أوتوماتيكي، عادي، واحد |
| نوع الزناد | صعود، سقوط |
| الكشف التلقائي | دعم (50Hz-60MHz) |
| الحسابات | CH1+CH2، CH1-CH2، CH2-CH1 |
| القياس | من ذروة إلى ذروة، دورة العمل، التردد، الفترة، الحد الأقصى، الحد الأدنى، المتوسط، الجذر المتوسط المربع |
| المؤشر | الوقت، الجهد |
| وظيفة العداد المتعدد | |
| القراءة الكاملة | 6000 عد |
| الجهد المستمر | 60.00mV، 600.0mV، 6000V، 60.00V، 600.0V، 1000V |
| الجهد المتردد | 60.00mV، 600.0mV، 6000V، 60.00V، 600.0V، 750V |
| التيار المستمر | 60.00mA/600.0mA، 6000A/10.00A |
| التيار المتردد | 60.00mA/600.0mA، 6000A/10.00A |
| المقاومة | 600.0Ω، 6.000kΩ، 60.00kΩ، 600.0kΩ، 6.000MΩ، 60.00MΩ |
| السعة | 40.00nF، 400.0nF، 4.000μF، 40.00μF، 400.0μF، 4000μF (استخدم هذه الوظيفة للحفاظ على 30s في كلا الطرفين من السعة) |
| الديود | 0V ~ 2.0V |
| الكشف عن التشغيل | الكشف في مستوى 600،0Ω، جعل صوت عند أقل من 30Ω |
| مولد الإشارة | |
| التكرار | الجانب الجانبي (1Hz-20MHz) ، مربع (1Hz-5MHz) ، مثلث / منحدر (1Hz-1MHz) |
| دورة العمل | 0-100% |
| النطاق | 100mV-4V |
| التعويض | +- (0V-2V) |
| مركز الميناء المتسلسل | |
| معدل البود | 115200-1200 |
| بت البيانات | 8، 9 |
| تحقق من الرقم | لا توجد موازنة، موازنة غريبة، حتى موازنة |
| توقف قليلاً | 105اثنان، واحد5 |
| العشرية | 10، 16 |
| مسجل | |
| قاعدة زمنية | مائة ثانية إلى خمس دقائق |
| طول السجل | سجل مجموعة من أشكال الموجات في الثانية، لمدة تصل إلى عشر دقائق |
| غيرها | |
| الشاشة | 4.5 بوصة، 16-بيت اللون الحقيقي، TFT 400x272 |
| بطارية | 2 × بطارية الليثيوم (18650) ((البطارية غير المدرجة) ، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات |
