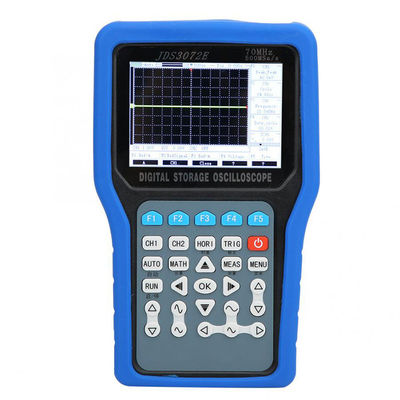

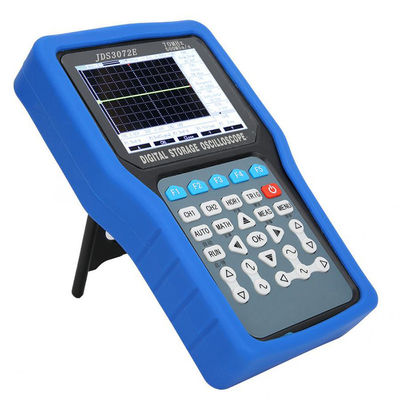

JDS3072E 100-240V 2-قناة 70MHz 500MSa/S TFT شاشة LCD المحمولة باليد أوسيلوسكوب التخزين الرقمي

1المصنوع من مادة عالية الجودة، هذا المدار الرقمي متين ويمكن استخدامه لفترة طويلة.
2جهاز التذبذب الرقمي المحمول من قناة 2 هو سهل التشغيل والاستخدام، محمول وسهل الحمل.
3هذا الجهاز له وظائف أوسيلوسكوب و مولد إشارة، وهو قوي وعملي.
4مع شاشة TFT ملونة حقيقية من 4.5 بوصة و 16 بت، فإنه يعرض شكل موجة واضح ومستقر، مريح للاستخدام.
5قناة أخذ عينات عالية الأداء مع معدل أخذ عينات يصل إلى 500 ميس / ثانية وأقصى عرض النطاق الترددي يصل إلى 70 ميغا هرتز.

الحد الأقصى لمعدل أخذ العينات500MSa/S

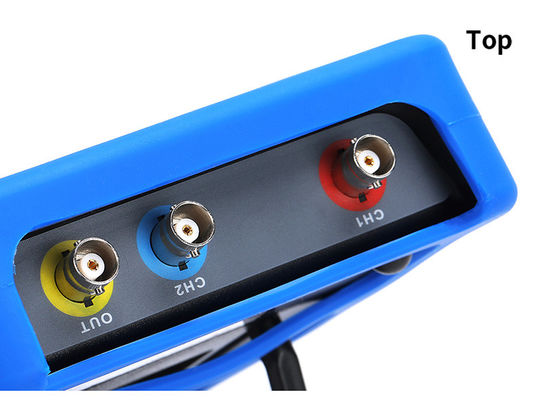

القناة التناظرية:2

القناة الرقمية:لا

عرض النطاق الترددي70 ميغاهرتز

الدقة العمودية:8 أرقام

المعدات العمودية:10mV-5V (المسبار 1X)

100mV-50V (المسبار 10X)

                        1V-500V (المسبار 100X)(1, 2.5(خمس خطوات)

مقاومة المدخلات:1MΩ 25pF

ربط المدخلات:ACDC

وضع العرض:Y-T، X-Y

الجهد المدخل:40 فولت (المسبار 1X)

                        400 فولت (المسبار 10X)

                        4000 فولت (المسبار 100X)

قاعدة الوقت:10ns-50ms (1, 2.5(خمس خطوات)

                    100ms-5s (المسح)

عمق التخزين:16 ألف لكل قناة

وضع الإطلاق:أوتوماتيكي، عادي، واحد

نوع الزناد:الصعود والسقوط

الكشف التلقائي:دعم (50Hz-60MHz)

الحسابات:CH1+CH2، CH1-CH2، CH2-CH1

دورة العمل، التردد، الفترة،

القياس:الحد الأقصى، الحد الأدنى، المتوسط، الجذر المتوسط

مؤشرالوقت، الجهد

مولد الإشارة:

التردد: سينس (1Hz-20MHz)

مربع (1Hz-5MHz)

المثلث / الرامب (1 هرتز-1 ميغاهرتز)

دورة العمل:0-100%

النطاق:100mV-4V

التراجع:±(0V-2V)

مركز الموانئ المتسلسلة:

معدل البود:115200-1200

قطعة البيانات:8,9

تحقق من الرقم:لا توجد تعادلات، تعادلات فردية، تعادلات زوجية

توقف قليلاً1,0.5,2,1.5

العشرية:10، 16

المسجل:

 قاعدة الوقت:مائة ثانية إلى خمس دقائق

طول التسجيل:سجل مجموعة من أشكال الموجات في الثانية، لمدة تصل إلى عشر دقائق

غيرها

الشاشة:4.5 بوصة، 16-بيت اللون الحقيقي، TFT 400x272

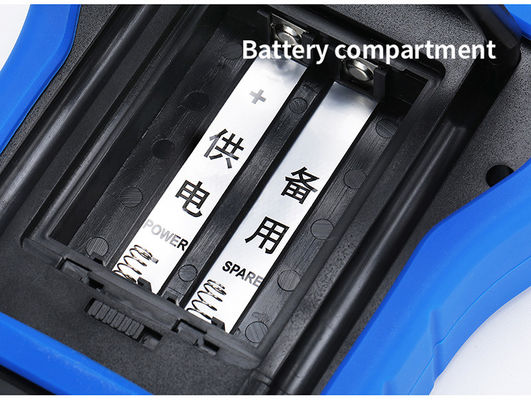

البطارية:2 × بطارية (18650) ((غير مدرجة) ، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات
